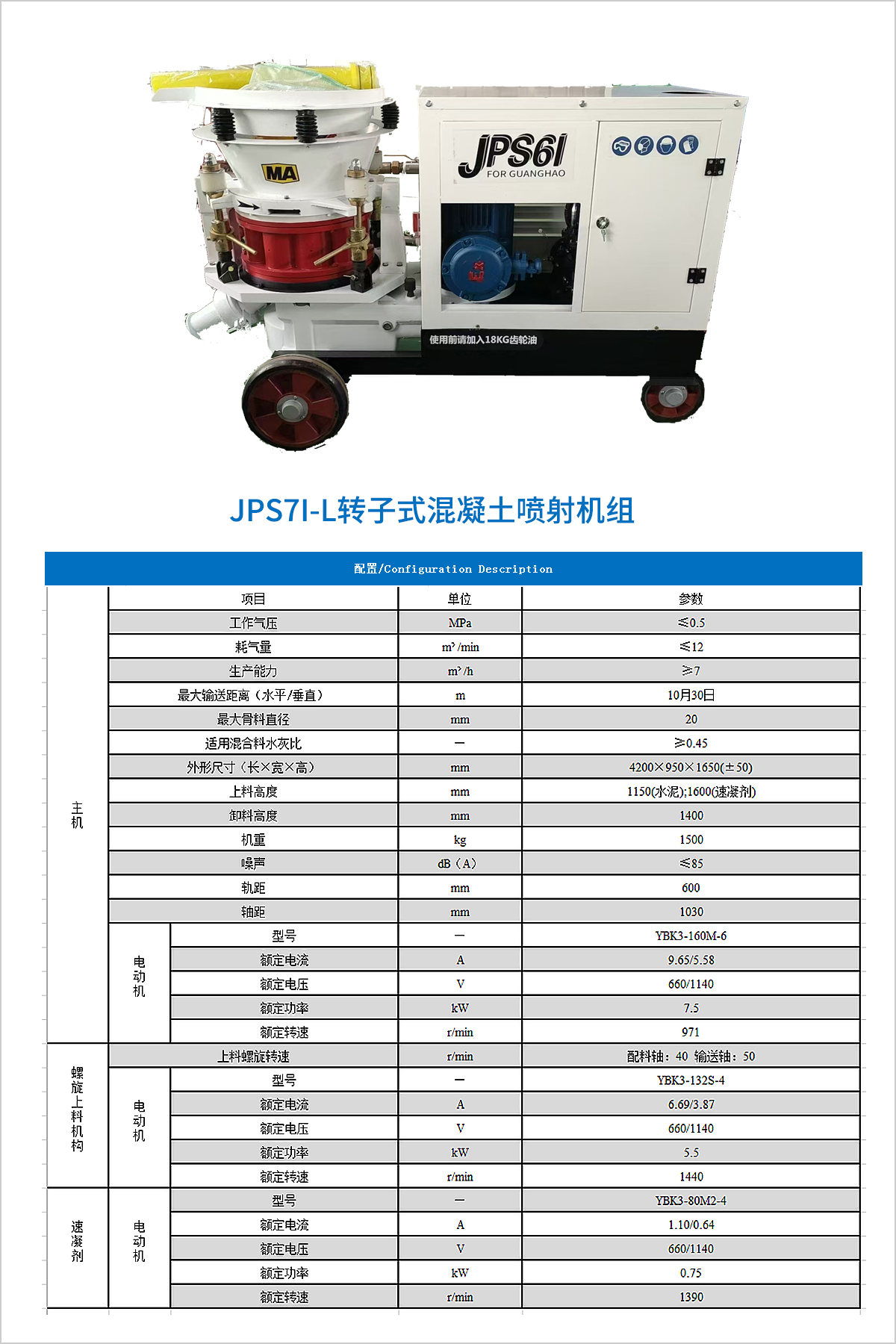

JPS7I-L轉子式混凝土噴射機組(以下簡稱噴射機組)是用于濕法噴射混凝土的機組設備，它采用螺旋攪拌輸送機與轉子式混凝土濕式噴射機進行有效組，合它具有技術先進、結構合理、性能穩定、操作維護方便、使用壽命長等特點。廣泛適用于煤礦巷道、高沼礦井、交通遂道、涵洞等噴射混凝土施工作業。

噴射機組主要是由驅動裝置、轉子總成、氣路系統、壓緊裝置、噴射系統、螺旋攪拌上料等部分組成。

驅動裝置主要由電機和減速箱構成。

轉子總成主要由轉子體、轉子襯板和料腔等組成，轉子襯板垂直與轉子體軸線安裝在轉子體上下兩端，料腔安裝在與轉子體軸線平行且均勻分布在圓周上的十個料腔座孔內。

氣路系統由分氣器，壓力表、主氣路截止閥、上氣路截止閥、下氣路截止閥、振動器氣路截止閥、供水截止閥等構成。

壓緊裝置安裝在面板與料斗座之間，用來給橡膠結合板和轉子襯板間的密封面施加正壓力。

噴射系統由輸料軟管和噴頭等構成，

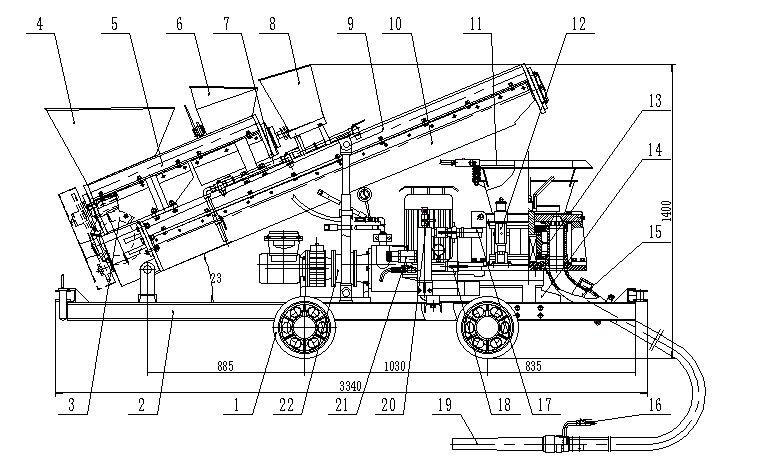

（圖1）轉子式混凝土噴射機組結構示意圖

1軌輪  2機架  3擺線減速機   4砂石料斗  5 攪拌螺旋   6水泥料斗  7水路總成 8速凝劑料斗   9輸送螺旋  10膠板   11料斗裝置   12壓緊機構    13轉子總成   14減速機    15旋流器    16水路閥   17上氣路閥   18下氣路閥  19噴頭  20振動器閥  21主氣路    22速凝劑添加裝置
